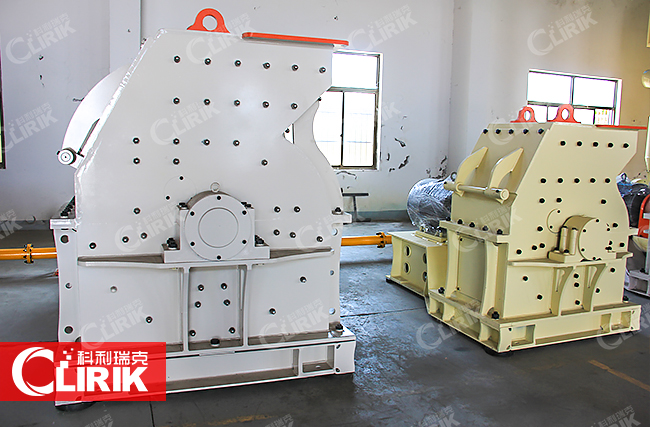

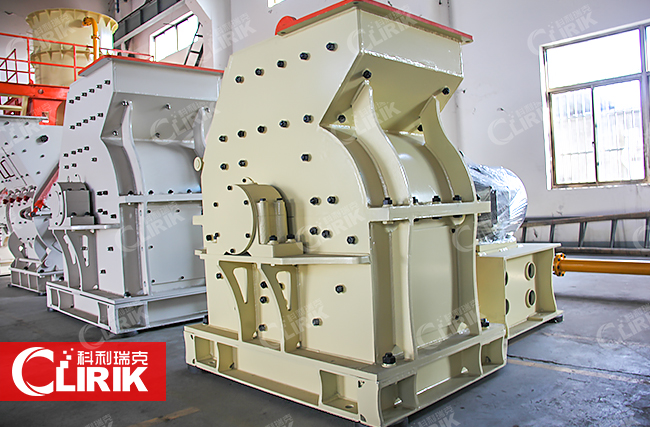

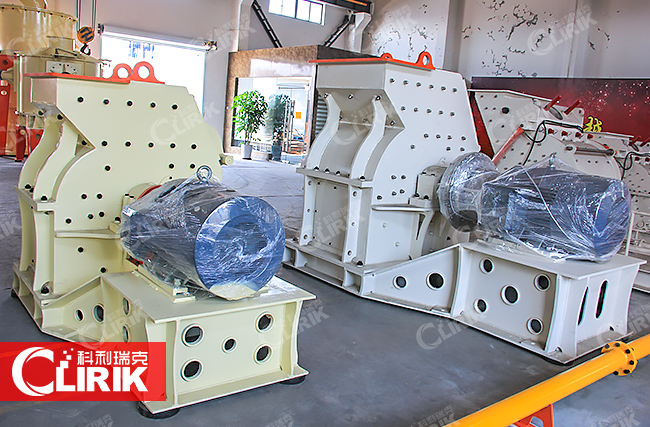

錘式破碎機介紹

　錘式破碎機結構圖破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸，用銷軸將錘子鉸接在各排掛錘體之間，錘子磨損后可調換工作面。掛錘體上開有兩困銷孔。銷孔中心至回轉軸心的距離是不同的，用來調整錘子和箅條之間的間隙。為了防止掛錘體和錘子的鉑向竄動，在掛錘體兩端用壓緊錘盤和鎖緊螺母固定。轉于兩端支承在滾動軸承上，軸承用螺栓固定在機殼上。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩，主軸的一端裝有一個飛輪。

　圓弧狀卸料篩條安裝在轉子下方，箅條的兩端裝在橫梁上，員外面的箅條用壓板壓緊，箅排列方向和轉子運動方向垂直。箅條間隙由箅條中間凸出部分形成。為了便于物料排出。箅條縫隙向下逐步擴大，同時還向轉子回轉方向傾斜。

錘式破碎機性能特點

1、錘式粉碎機的軸承盒全部是用鑄鋼件制造,每個軸盒用四條螺絲固定。改變以前一代錘破機產品因?yàn)槁萁z松動造成軸承盒磨損的重大安全隱患。使同樣的設備*科學,*適用。

2、其破碎比大,一般情況下為10-25,高者可達到50。**能力高,產品均勻,過分現象少,單位產品能耗低,結構簡單,設備質量輕,操作維護容易等。從能量消耗和效率上**,該設備破碎研磨效率高,電耗小,大大提高了**效率并且降低了物料的**成本。

3、錘式粉碎機采用互相串聯的兩套轉子，將物料通過輸送機輸送至錘破機的入料口。物料在錘破機腔里面經過上級轉子擊碎的物料立即進入。飛速旋轉的下級轉子的錘頭再次細碎，錘破機粉碎腔里面的物料飛速碰撞，相互粉碎，形成錘粉料，料粉碎的效果,然后直接從卸料口直接卸出,形成了出料粒度小于3毫米的物料顆粒。

錘式破碎機的結構組成

　轉子是錘式破碎機的"心臟"，也是錘式破碎機驗收為嚴格的零件，在工作中起著至關重要的作用。因此科利瑞克技**并**了結構堅固的重型轉子以獲得*高的轉動慣量。高耐磨材料以及佳的破碎腔，使得破碎機的性能卓。錘式破碎機改進了調整裝置，操作*便捷。錘式破碎機的三腔破碎，在細碎，超細碎作業中表現非凡。錘式破碎機的兩腔破碎，在粗中碎作業時，可以簡化工藝流程。

錘式破碎機的工作原理

　主要工作部件為帶有錘子的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出,大于篩孔尺寸的粗粒級,留在篩板。

錘式破碎機技術參數
